| 品牌：magnescale | 型号：PL101-RHM | 传感器类型：位移 |
| 线性度：1% | 线性范围：1mm | 输出类型：1 |
| 工作力：1 |

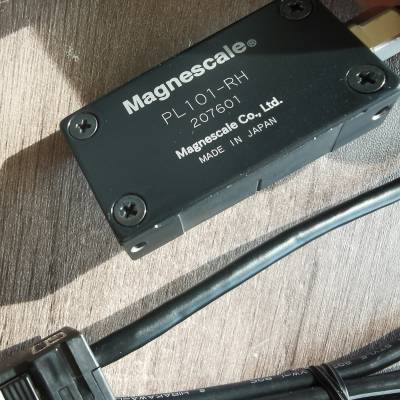

magnescale读数头组件PL101-RHM
用于SL700的读头电缆组件PL101和支持各公司串口协议的内插盒构成的套件
与SL700组合，检测直线上的位置及移动距离，并通过三菱电机(株)，(株)安川电机，松下电器(株)的串口通信输出数据
读头和栅尺为非接触式
由于采用磁检测方式，所以耐污垢，油污等的能力强，此外，还具有较强的耐振动性和耐冲击性
可根据用途进行各种选择
主要规格
| 型号 | PL101-RM | PL101-RHM | PL101-RY | PL101-RHY | PL101-RP | PL101-RHP |
| 读头组件 | PL101-R | PL101-RH | PL101-R | PL101-RH | PL101-R | PL101-RH |
| 防护等级 (读头组件) | 相当于IP50 | 相当于IP67 | 相当于IP50 | 相当于IP67 | 相当于IP50 | 相当于IP67 |
| 原点 | 有 | 有 | 有 | 有 | 有 | 有 |
| 分辨率 (分割数) | 0.1μm (1/8000) | 0.1μm (1/8000) | 1/8192 | 1/8192 | 0.1μm (1/8000) | 0.1μm (1/8000) |
| 精度 (20℃时) | ±10L μm *L≦3000mm；±(10L +2.5N) μm *L≦3000mm *L为测量范围，N为与长度相对应的整数。L与N的关系请参照SL700规格表 | |||||
| 间隔*1 | 0.35 ± 0.1 mm | |||||
| 置位 | ±0.2mm | |||||
| 姿势变化Pitch*1 | ±0.1° | |||||
| 姿势变化Yaw*1 | ±0.2° | |||||
| 姿势变化Roll*1 | ±0.2° | |||||
| 通信协议 | 三菱电机(株) | 三菱电机(株) | (株)安川电机 | (株)安川电机 | 松下电器(株) | 松下电器(株) |
| 电源电压 | DC 5V ± 5% | |||||
| 功耗 | 1.0w | |||||
| 响应速度 | 10m/s | |||||
| 读头电缆长度 | 300mm | 300mm | 300mm | 3000mm | 3000mm | 3000mm |
| 读头质量 | 60g | 60g | 60g | 150g | 150g | 150g |
| 工作温度范围 | 0 ～ +45℃ | |||||
| 保存温度范围 | -20 ～ +50℃ | |||||
| 读头，内插盒间延长电缆(另售) | CK-T12：1m CK-T13：3m CK-T14：5m CK-T15：10m | |||||
| 内插盒，伺服放大器间延长电缆(另售) | CE33-1：1m CE33-3：3m CE33-5：5m CE33-10：10m CE33-15：15m CE33-20：20m | CE32-1：1m CE32-3：3m CE32-5：5m CE32-10：10m CE32-15：15m CE32-20：20m | ||||
1 请参照外形尺寸图 记载内容如有变更，恕不另行通知 | ||||||
