| 产品特性：数显表 | 是否进口：否 | 加工定制：否 |
| 品牌：magnescale | 型号：LT11A-101C | 计数范围：1pcs |

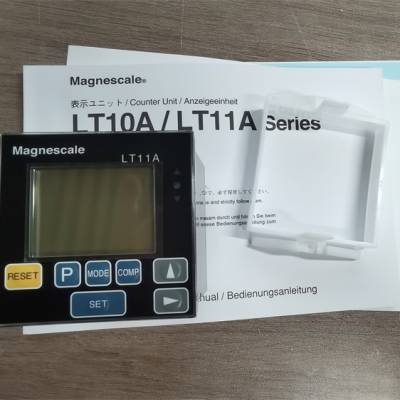

日本magnescale显示单元LT11A-101C
用于DT512系列的DIN尺寸紧凑型显示组件
小型/轻量：DIN标准 (W72mm × H72mm)
显示分辨率：选择1?m，5?m 或 10?m
适合面板支架
可以将显示装置与PLC，PC直接连接
所有机型都输出是否合格判断结果。数据可以通过BCD和支持RS-232C的类型输出
标准配备当前值，值/最小值，峰峰值测量及分别判断其是否合格的功能
该尺寸还提供标准配备和差计算功能的2通道输入/输出型
还提供存储用于判断是否合格的4种比较器值(上限/下限)的类型 (BCD输出模式)
支持于各种测量的丰富产品阵容
主要用途：组装品的缺陷识别，数据管理
规格
复位功能| 主な仕様 | ||||||
|---|---|---|---|---|---|---|
*1 I/O连接器：输入：复位，峰值保持开始，峰值保持暂停，RS触发 (***RS-232C型)/输出：判定是否合格 (光电耦合器) 记载内容如有更改，恕不另行通知 | ||||||
| 型号 | LT11A-101 | LT11A-101B | LT11A-101C | LT11A-201 | LT11A-201B | LT11A-201C |
| 显示 | 6位，带背光LCD，模式显示 | |||||
| 输入输出测长组件输入 | 1CH | 2CH | ||||
| I/O连接器 *1 | ○ | |||||
| BCD *2 | – | ○ | – | – | ○ | – |
| RS-232C *3 | – | – | ○ | – | – | ○ |
| RS-TRG *4 | – | – | ○ | – | – | ○ |
| 复位功能 | 复位键及外部输入 (I/O连接器) | |||||
| - | BCD端子 | RS-232C命令 | - | BCD端子 | RS-232C命令 | |
| 预设功能 | 通过预设键设定预设值，通过复位键调用 | |||||
| – | 通过BCD的复位端子调用 | 通过设定和调用 | – | 通过BCD的复位端子调用 | 通过RS-232C命令设定和调用 | |
| 比较器功能 | 使用3帧比较器前面板上的按键判断比较器值设定是否合格：LED显示及I/O连接器输出 (光电耦合器) | |||||
| – | 可设定4种比较器值 (按键输入)，通过BCD端子切换 | 通过RS-232C 命令设定 | – | 可设定4种比较器值 (按键输入)，通过BCD端子切换 | 通过RS-232C 命令设定 | |
| 峰值保持功能 | 通过I/O连接器的启动输入启动测量值，最小值和峰峰值/通过暂停输入停止更新 | |||||
| – | RS-232C 支持设定和启动 | – | – | RS-232C 支持设定和启动 | ||
| 显示分辨率 | 选择0.001mm，0.005mm 或 0.01mm | |||||
| 方向 | 可切换 | |||||
| 原点功能 | 选择是否使用 (如果使用，则在接通电源的同时等待原点信号输入) | |||||
| 响应速度 | 100m/min | 100m/min | ||||
| 和差功能 | – | A+B，A-B及B-A可以通过设定方向来选择 | ||||
| 警报 | 速度及断线等 (在LCD上显示并且I/O连接器的比较器输出全部为“H” (OFF)) | |||||
| – | BCD 警报端子“H” (OFF) | – | – | BCD 警报端子“H” (OFF) | – | |
| 数据保存 | 分辨率，方向，比较器值，预设值，各种模式等 | |||||
| – | BCD极性 | 转发速度等 | – | BCD极性 | 转发速度等 | |
| 按键锁定功能 | 通过长按位选择键可以锁定/解除 | |||||
| 温度范围 | 使用：0 ～ 40℃，保存：-10 ～ 50℃ | |||||
| 功耗 *5 | 1.8W | 2.9W | 2.0W | 2.3W | 4.0W | 2.5W |
| 质量 | 约200g | 约230g | 约220g | 约210g | 约270g | 约230g |
| 电源 | 电源输入连接器 (3引脚)：DC 9.0 ～ 26.4V | |||||
| 适合的测长组件 | DT512P/N | |||||
