价 格
订货量
￥6200.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥1
| 品牌：magnescale | 型号：DK805SALR | 传感器类型：传感器 |
| 线性度：1% | 线性范围：1mm | 输出类型：1 |
| 工作力：1 |

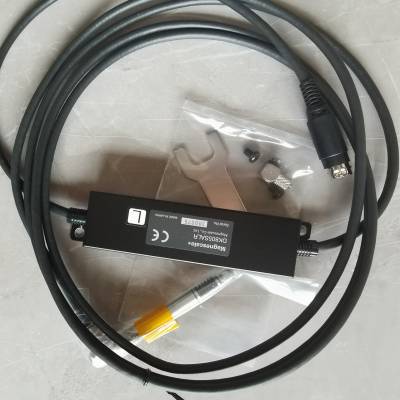

magnescale传感器 DK805SALR 数字长度计
积累了50多年的磁记录介质和检测原理。我们已将由此产生的磁栅尺可靠性和高质量，凝缩到接触式数字长度计中。在保持磁检测方式***的耐环境性、耐冲击性和耐振动性的同时，实现了分辨率、精度、机构带来的滑动稳定性和寿命。此外，它还支持防尘/防水标准IP67，可以在各种环境的测量现场使用
滚珠花键结构
在主轴的滑动机构中，采用滚珠花键轴承。提高了重复精度并实现了较高的滑动性能。具有较强的耐振动性和耐冲击性，使用寿命长，因此有助于降低维护成本.
各种各样的测量方式
凸轮轴位移测量
测量凸轮轴升高量。
必须准确测量峰值。
测量材料强度
可用于金属、树脂材料、木材等材料的强度测试
液晶面板多点测量
通过细长的测量组件，可以轻松节省空间。
高密度贴装布线板的高度测量
细长的测量组件，可进行高密度测量。
压接端子测量
测量压接端子等的铆接高度。
螺钉高度测量
进行高度测量，以便对螺钉拧紧情况进行管理。通过小型测长组件单元可以测量狭窄的间距。
测量电机轴的芯摆动量
通过具有较强耐振动性的测长组件和高速信号处理电路，可以测量高速旋转的物体。
硬盘平面度测量
测量磁盘平行度
特点
采用高耐用性的滚珠花键轴承，外形细长，中控管口径为φ8mm
通过信号处理技术实现了高精度，对需要实时性的测量也能应对
测量范围：5mm，12mm，30mm
分辨率：0.1?m，0.5?m
精度：1?m p-p ～ 1.7?m p-p (因机型而异)
响应速度：0.1?m的分辨率时为80m/min，0.5?m的分辨率时为250m/min
轴承结构：采用高耐久性滚珠花键轴承，提高了滑动性能
滑动次数：3.2亿次 或更多 (2021年1月仍在继续测试)
防护等级：支持IP67 (直线型/直角型且安装了气管时)
内置原点
输出信号：A/B相(脉冲)，原点(输出电压差动型线驱动器信号)
还备有可以牢固固定的法兰型
| 主要规格 | ||
|---|---|---|
※1 ()内标记的是B型 ※2 不包括内插盒和连接器部分 ※3 直角型且使用φ4mm管子时 ※4 不包括电缆部分和内插盒 ※5 某些部分的形状和尺寸，与以前的DK800系列型号不同 记载内容如有变更，恕不另行通知 | ||
| 型号 | 高分辨率型 | 通用分辨率型 |
| DK805SAR，DK805SALR，DK805SAFR，DK805SAFLR DK805SBR，DK805SBLR，DK805SBFR，DK805SBFLR | DK805SAR5，DK805SALR5，DK805SAFR5，DK805SAFLR5 DK805SBR5，DK805SBLR5，DK805SBFR5，DK805SBFLR5 | |
| 测量范围 | 5mm | |
| 大分辨率 | 0.1?m | 0.5?m |
| 精度 (20℃时) | 1?m p-p | 1.5?m p-p |
| 测量力 (20℃时) | 向上：0.35 ± 0.25 N | |
| 横向：0.40 ± 0.25 N | ||
| 向下：0.45 ± 0.25 N | ||
| 工作温度范围 | 0 ～ +50℃ (不得有结露) | |
| 保存温度范围 | -20 ～ +60℃ (90%RH 或***) | |
| 大响应速度 ※1 | 80m/min (42m/min) | 250m/min (100m/min) |
| 主轴驱动方式 | 弹簧挤压 (所有型号) 可通过真空吸入实现空气驱动 (DK805S*LR*) | |
| 原点响应速度 | 与上述大响应速度相同 | |
| 原点位置 | 主轴移动1mm ±0.5mm的位置 | |
| 防护等级 ※2 | 直线型：IP67；直角型：IP64 (IP67 ※3) | |
| 耐振动 | 100m/s2 (20 ～ 2,000 Hz) | |
| 耐冲击 | 1000m/s2 (11ms) | |
| 电源电压 | DC 5V ±5% | |
| 功耗 | 1W | |
| 输出 | A/B/原点 输出电压差动型线驱动器信号 (符合EIA-422) | |
| 质量 ※4 | 约30g | |
| 测头 | 带超硬合金球面 安装螺钉为M2.5 | 带钢球面 安装螺钉为M2.5 |
| 输出电缆长度 | 2.5m | |
| 附属品 | 使用说明书1份，+PM4×5螺钉2根，紧固螺母，曲柄扳手，波垫圈 安装销各1个 (***DK8**S*F**)，软管弯头 (*** DK8**S*L**)1个，扳手1个，补充说明书1份 | |
